上海球閥生產廠家，本頁主要介紹球閥的主要產品資料, 球閥知識、規格型號、型號編制、原理、溫度、結構、圖片等信息。
可拉伐閥門（上海）有限公司作為球閥制造商與出口商，擁有全套的球閥解決方案，持續為全球客戶提供更有競爭力的球閥產品。
可拉伐閥門（上海）有限公司從成立那時起，它一直致力于了解客戶的需求和期望立志為流體控制決絕難題，從事各種水利閥、氣動蝶閥、電動蝶閥、氣動球閥、電動球閥、智能調節閥門、電動調節閥、氣動調節閥、自力式調節閥等。
因球閥質量問題而使設備性能與原定技術要求有偏差，本公司負責解決，直到滿足要求。
我們擁有的技術服務隊伍，對客戶提出的、遇到的問題進行解決，如需現場處理，我們將派出相關人員到達現場解決問題。
對客戶提出的問題進行解答，并對客戶所面臨的工況問題提出合理的解決方案，并對產品進行合理的報價。
對服務的客戶進行跟蹤回訪，提供產品技術支持，對產品在使用過程中遇到的疑難問題進行分析并加以排除。
我們的球閥應用到化工和石化、環境保護、數據中心、水處理、石油、天然氣、食品和飲料、工業、氣體、新能源發展、造紙和采礦等行業。
提供工作壓力、溫度、介質、連接方式、驅動方式等產品參數
收到采購清單
提供報價和選型球閥型號
簽到采購合同
事宜商定：交貨期、特殊要求等等。
我們為您解答各種球閥種選型知識及使用前后出現的常見問題
氣動球閥是在工業生產中常見的一類具有執行設備，從使用的材質上可以將其分為不銹鋼，塑料，食品級材質以及碳鋼等不同的種類，從連接的管道數量上可以分成二通，三通，四通等不同的類型。氣動球閥在將球閥的執行器結合起來使用的時候，可以使執行器的速度達到一個很快的速度，速度最快的時候可以達到一次執行過程只需要0.05秒。氣動球閥和其他的一些設備一起使用的時候，可以使得操作的人不需要進入現場或者是進入其他的一些比較危險的地方去執行任務，在提高來執行能力的同時，還可以很好的提升工作的安全性。在使用的過程中，只需要···
不銹鋼法蘭球閥安裝前的準備：1、球閥前后管線已準備好。前后管道應同軸，兩法蘭密封面應平行。管道應能承受球閥的重量，否則管道上必須配有適當的支撐2、把閥前后管線吹掃干凈，清除掉管道內的油污、焊渣和一切其它雜質3、核對球閥的標志，查明球閥完好無損。將閥全開全閉數次證實其工作正常4、拆去球閥兩端連接法蘭上的保護件5、檢查閥孔清除可能有的污物，然后清洗閥孔。閥座與球之間即使僅有微小顆粒的異物也可能會損傷閥座密封面不銹鋼法蘭球閥安裝：1、把閥裝上管線。閥的任何一端都可裝在上游端。用手柄驅動的閥可安裝在管道···
球閥種類繁多，有根據使用特性分類、根據使用材質分類、連接形式分類以及驅動方式分類。那么球閥的型號編制你們知道多少呢？接下來就為大家講講我們常用的幾種球閥型號，和球閥的型號、代號的含義。部分常用的球閥型號V型球閥，型號有：VQ40F、VQ640F、VQ70F、VQ670F、VQ970F、VQ940F、VQ971H、VQ671H、VQ941H、VQ641H、VQ71H；不銹鋼球閥，型號有：Q41F、Q641F、Q941F、Q41H、Q641H、Q941H；低溫球閥，型號有：DQ41F、DQ41H、D···
法蘭不銹鋼球閥指的是用法蘭連接的不銹鋼球閥，靠旋轉閥來使閥門暢通或閉塞。不銹鋼球閥不易被介質沖蝕，在各行業得到廣泛的應用。我們常見的球閥從材質上,可以分為:碳鋼球閥,304不銹鋼球閥,316球閥和銅球閥等，下面介紹其操作與使用： 1)、操作前須確認管路和閥已被沖洗過； 2)、閥的操作按執行機構輸入信號大小帶動閥桿旋轉完成：正向旋轉1/4圈(900)時，閥關斷。反向旋轉1/4圈(900)時，閥開啟； 3)、當執行機構方向指示箭頭與管線平行時，閥門為開啟狀態;指示箭頭與管線垂直時，閥門為關閉狀···
一、Q41F/Q41H 球閥型號是閥門型號的單元組成。Q代表是球閥；4代表的是該球閥采用的是法蘭連接方式；1代表是球閥是浮動球（球閥有浮動球和固定球之分,7代表固定球）；F代表PTFE-四氟密封（PTFE聚四氟乙烯）； 注：如果編號是H的話就代表球閥的密封面為硬密封材質；16代表的是球閥的公稱壓力是16公斤（1.6Mpa）；C代表的是球閥閥體材質是鑄鋼，如果是（P）的話代表球閥閥體材質是304不銹鋼；通過型號可以看出前面Q41系列編制的型號是一樣的接下來我們可以將型號組合起來···
球閥和蝶閥有什么區別？—— 球形閥，特點是可以有效地節流，減少流阻現象以降低閥門,閥座受到的侵蝕。—— 蝶閥，結構簡單的調節閥。蝶閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，以達到啟閉和調節的目的。球閥和蝶閥的區別是什么球閥與蝶閥的區別球閥與蝶閥兩者******的區別就是蝶閥的啟閉件是一塊板，而球閥就是一個球，蝶閥的閥板和球閥的閥芯都是繞自己軸線作旋轉運動的；閘閥的閥板是沿軸線作升降運動的；蝶閥和閘閥可以通過開啟度調節流量；球閥則不便于做到這一點。蝶閥的特點是啟閉速度較快，結構簡單，造價低廉···
球閥和旋塞閥在應用上的區別:球閥,作為旋塞閥的改進,與旋塞閥屬于同一閥門類型。什么球閥通常從旋塞閥不同的是,球閥采用球作為其替代盤的插頭。球閥的球體通過旋轉四分之一圈來打開和關閉閥門。球閥主要用于調節、分配和改變介質的流動方向,甚至可以調節V形開口的流量?？傊?球閥集旋塞閥的所有優點于一身,摒棄旋塞閥的缺點,密封性能好。 該球閥有圓形通道。全通徑圓形通道直接連接閥體的圓形通道,因此流阻很小。 多通道球閥作為發展迅速的閥門之一,可以實現介質的分配和流動方向。在使用的差異:對于阻···
在您的管道系統中選擇哪種類型的控制閥可能具有選擇性。了解旋塞閥和球閥之間的區別對于安全、高效和經濟地調節介質流量非常重要。在選擇合適的閥門類型時,您知道旋塞閥和球閥的區別嗎?以下是一些基本要素,可幫助您確定什么最適合您。什么是球閥及其工作原理?球閥被構造成具有球形閥芯。圓盤中間有一個孔,當該孔與閥門兩端對齊時,允許介質從中流過。當孔轉向與閥門兩端相對時,端口關閉并切斷介質流動。什么是旋塞閥及其工作原理?旋塞閥圓柱形或圓錐形鑄造而成。當這些轉向與通道對齊時,它會打開以控制流量。這些是眾所周知的快速···
市場上有許多工業閥門。不同的工業閥門類型功能不同。一些調節介質的流動,而另一些則隔離介質。其他人控制介質的方向。它們的設計和尺寸也各不相同。工業應用中最常用的兩種閥門是球閥和閘閥。已知兩者都提供嚴密的關閉原理。本文將在工作原理、設計、端口等各種因素上比較這兩種閥門。什么是球閥?球閥是角行程閥系列的一部分。只需旋轉 90 度即可打開或關閉。球閥設計有一個中空的球,作為允許介質流動的閥瓣。球閥主要用于非泥漿應用,也適用于需要嚴密關閉的應用。 球的快速打開和關閉使其在需要介質隔離的某些應用中···

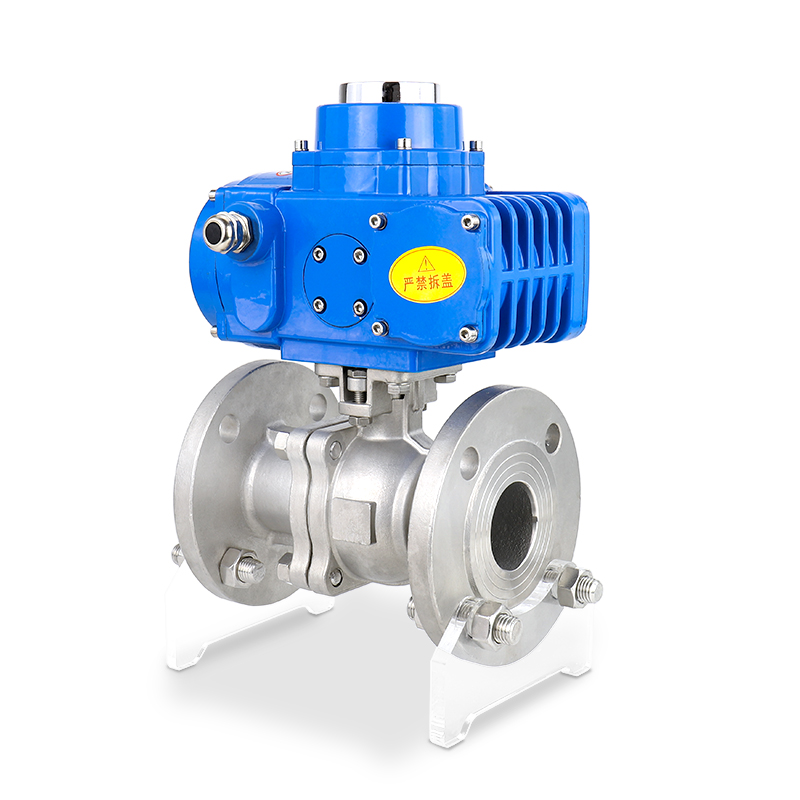

電動球閥工作原理組成：電動球閥它具有旋轉90度的動作,旋塞體為球體,有圓形通孔或通道通過其軸線。球閥在管路中主要用來做 電動球閥切斷、分配和改變介質的流動方向,它只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。球閥最適宜做開關、切斷閥使用,發展已將球閥設計成使它具有節流和控制流量之用,如V型球閥。電動球閥的主要特點是本身結構緊湊,密封可靠,結構簡單,維修方便,密封面與球面常在閉合狀態,不易被介質沖蝕,易于操作和維修,適用于水、溶劑、酸和天然氣等一般工作介質,而且還適用于工作條件惡劣的介質,···
繞球閥軸線作旋轉運動的閥門
球閥不僅結構簡單、密封性能好,而且在一定的公稱通經范圍內體積較小、重量輕、材料耗用少、安裝尺寸小,并且驅動力矩小,操作簡便、易實現快速啟閉,是近 十幾年來發展最快的閥門品種之一。球閥是由旋塞閥演變而來的,它的啟閉件作為一個球體,利用球體繞閥桿的軸線旋轉90°實現開啟和關閉的目的。球閥在管道上主要用于切斷、分配和改變介質流動方向,設計成V形開口的球閥還具有良好的流量調節功能。
特別是在美、日、德、法、意、西、英等工業發達***家,球閥的使用非常廣泛,使用品種和數量仍在繼續擴大,并向高溫、高 壓、大口經、高密封性、長壽命、優良的調節性能以及一閥多功能方向發展,其可靠性及其他性能指標均達到較高水平,并已部分取代閘閥、截止閥、節流閥。隨著 球閥的技術進步,在可以預見的短時間內,特別是在石油天然氣管線上、煉油裂解裝置上以及核工業上將有更廣泛的應用。此外,在其他工業中的大中型口徑、中低 壓力領域,球閥也將會成為主導的閥門類型之一。
特點
一、耐磨;由于硬密封球閥的閥芯是合金鋼噴焊,
三片式球閥
密封圈是合金鋼堆焊,所以硬密封球閥在開關時不會產生太大的磨損。(它的硬度系數為65-70):
二、密封性能好;由于硬密封球閥的密封是采用人工研磨,直到閥芯與密封圈完全吻合才能使用。所以他的密封性能是可靠的。
三、開關輕;由于硬密封球閥的密封圈底部采用彈簧使密封圈與閥芯緊緊抱在一起,所以在外界力量超過彈簧的預緊力時開關非常輕。
四、使用壽命長:已廣泛應用于石油、化工、發電、造紙、原子能、航空、火箭等各部門,以及人們日常生活中。
氣動球閥結構簡單緊湊,密封可靠,維修方便,密封面與球面常在閉合狀態,不易被介質沖蝕,易于操作和維修,適用于水、溶劑、酸和天然氣等一般工作介質,主要用于截斷或接通管路中的介質,亦可用于流體的調節與控制。
氣動球閥與其它種類閥門相比,具有角行程輸出扭矩,開啟迅速、平穩可靠,適用廣泛,以及以下一些優點:
1、止推軸承減小閥桿摩擦力矩,可使閥桿長期操作平穩靈活。
2、防靜電功能:在球體、閥桿、閥體之間設置彈簧,能將開關過程中產生的靜電導出。
3、由于聚四氟乙烯等材料具有良好的自潤滑性,與球體的摩擦損失小,故氣動球閥的使用壽命長。
4、流體阻力小:氣動球閥是所有閥門分類中流體阻力最小的一種,即使是縮徑氣動球閥,其流體阻力也相當小。
5、閥桿密封可靠:由于閥桿只作轉動運動而不做升降運動,閥桿的填料密封不易破壞,且密封能力隨著介質壓力的增高而增大。
6、閥座密封性能好:采用聚四氟乙烯等彈性材料制成的密封圈,結構易于密封,而且氣動球閥的閥封能力隨著介質壓力的增高而增大。
7、流體阻力小,全通徑的球閥基本沒有流阻。
8、結構簡單、體積小、重量輕。
9、緊密可靠。它有兩個密封面,而且球閥的密封面材料廣泛使用各種塑料,密封性好,能實現完全密封。在真空系統中也已廣泛使用。
10、操作方便,開閉迅速,從全開到全關只要旋轉90°,便于遠距離的控制。
11、維修方便,球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。
12、在全開或全閉時,球體和閥座的密封面與介質隔離,介質通過時,不會引起閥門密封面的侵蝕。
13、適用范圍廣,通徑從小到幾毫米,大到幾米,從高真空至高壓力都可應用。
14、由于球閥在啟閉過程中有擦拭性,所以可用于帶懸浮固體顆粒的介質中。
15、加工精度高,造價昂貴,高溫中不宜使用,如管道內有雜質,容易被雜質堵塞,導致閥門無法打開。
分類
功能分類
1、旁通閥:球閥一般為靜水開啟,故設旁通閥先平壓,即兩邊注滿水;
2、空氣閥:充水時,排除空氣服用浮筒自行關閥;排水時,補充空氣用,浮筒自行下降;
3、泄壓閥:開啟關閉活門時,排除活門及密封蓋之間的壓力水,以免磨損密封蓋;
4、排污閥:排出球殼體內下部的污水。
傳動分類
1、氣動球閥
2、電動球閥
3、液動球閥
4、氣液動球閥
5、電液動球閥
6、渦輪傳動球閥
分類特點
球閥分有:浮動球球閥、固定球球閥、軌道球閥、V型球閥、三通球閥、不銹鋼球閥、鑄鋼球閥、鍛鋼球閥、卸灰球閥、抗硫球閥、氣動球閥、電動球閥、卡套球閥、焊接球閥。
按殼體/主體材料分類,球閥可分為:
1. 金屬材料閥門:如碳鋼閥門、合金鋼閥門、不銹鋼閥門、鑄鐵閥門、鈦合金閥門、蒙乃爾閥門、銅合金閥門、鋁合金閥門、鉛合金閥門等。
2. 金屬閥體襯里閥門:如襯膠閥門、襯氟閥門、襯鉛閥門、襯塑閥門、襯搪瓷閥門。
3. 非金屬材料閥門:如陶瓷閥門、玻璃閥門、塑料閥門。
***內生產球閥的廠家比較多,連接尺寸也大多不統一。主要分以下幾個大類:
球閥的球體是浮動的,在介質壓力作用下,球體能產生一定的位移并緊壓在出口端的密封面上,保證出口端密封。
結構
密封性好,但球體承受工作介質的載荷全部傳給了出口密封圈,因此要考慮密封圈材料能否經受得住球體介質的工作載荷,在受到較高壓力沖擊時,球體可能會發生偏移。這種結構,一般用于中低壓球閥。
閥門固定球球閥
球閥的球體是固定的,受壓后不產生移動。固定球球閥都帶有浮動閥座,受介質壓力后,閥座產生移動,使密封圈緊壓在球體上,以保證密封。通常在與球體的上、下軸上裝有軸承,操作扭距小,適用于高壓和大口徑的閥門。
為了減少球閥的操作扭矩和增加密封的可靠程度,又出現了油封球閥,既在密封面間壓注特制的潤滑油,以形成一層油膜,即增強了密封性,又減少了操作扭矩,更適用高壓大口徑的球閥。
彈性
V型球閥
球閥的球體彈性的。球體和閥座密封圈都采用金屬材料制造,密封比壓很大,依靠介質本身 的壓力已達不到密封的要求,必須施加外力。這種閥門適用于高溫高壓介質。
彈性球體是在球體內壁的下端開一條彈性槽,而獲得彈性。當關閉通道時,用閥桿的楔形頭使球體漲開與閥座壓緊達到密封。在轉動球體之前先松開楔形頭,球體隨之恢復原原形,使球體與閥座之間出現很小的間隙,可以減少密封面的摩擦和操作扭矩。
Qv347、Qv647、Qv947 V型調節球閥
Qv347、Qv647、Qv947 V型調節球閥由于球芯帶有 V 型結構,對閥座具有剪切作用。因此適用于造紙、化工、冶金等工業企業中含有纖維或微小固體顆粒的懸濁液介質中對有關工藝參數的控制,特別適用于制漿、造紙生產過程中的紙漿、白水、黑液、白液等懸浮顆粒的流體及濃、濁漿狀流體介質的自動調節。
這種V型球閥屬于固定球閥,也是單閥座密封球閥,調節性能是球閥中******的,流量特性是等百分比的,可調比達100:1。它的V型切口與金屬閥座之間具有剪切作用,特別適合含纖維、微小固體顆粒、料漿等介質
三通球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道,起分流、合流作用。L型只能連接相互正交的兩條管道,不能同時保持第三條管道的相互連通,只起分配作用。
產品特點
1、三通球閥在結構上采用一體化結構,4面閥座的密封型式,法蘭連接少,可靠性高,設計實現了輕量化。
2、三通球芯分T型和L型,使用壽命長,流通能力大,阻力小。
3、球閥按作用式分單作用和雙作用兩種型式,單作用式的特點是一旦動力源發生故障時,球閥將處于控制系統要求的狀態。
偏心球閥
優點:
1. 流體阻力小,其阻力系數與同長度的管段相等。
2. 鯠洎頭樤結構簡單、體積小、重量輕。
3. 緊密可靠,且球閥的密封面材料廣泛使用塑料、密封性好,在真空系統中也已廣泛使用。
4. 操作方便,開閉迅速,從全開到全關只要旋轉90°,便于遠距離的控制。
5. 維修方便,球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。
6. 適用范圍廣,通徑從小到幾毫米,大到幾米,高真空或高壓力都可應用。
礦井常用高壓球閥
此類閥門為現有礦井常用高壓球閥,它承受壓力高,采用U型卡快接方式,在礦井日常生產使用中能夠實現快速安裝及拆卸,方便使用。
卸灰球閥在管路中主要用來做切斷、分配和改變介質的流動方向。卸灰球閥按結構形式可分:浮動球式、固定球式、彈性球式。卸灰球閥主要用于截斷或接通管路中的介質,亦可用用于流體的調節與控制,卸灰球閥與其它閥門種類相比,具有角行程輸出扭矩,開啟迅速、平穩可靠,適用廣泛。卸灰球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞
電動球閥構造只由少數幾個零件組成,資料耗用省;體積小、重量輕、安裝尺寸小 電動球閥結構圖,驅動力矩小,壓力調節閥,操作簡便、敏捷,只需旋轉90°即可快速啟閉;并且還同時具有良好的流量調節功效和封閉密封特性,在大中口徑、中低壓力的應用范疇,電動球閥是主導的閥門情勢。電動球閥處于完整開啟地位時,蝶板厚度是介質流經閥體時的阻力,因此通過該閥門所發生的壓力降很小,故具有較好的流量把持特征。電動球閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門,密封圈可以鑲嵌在閥體上或附在蝶板周邊。采取金屬密封的閥門一般比彈性密封的閥門壽命長,但很難做到完整密封。金屬密封能適應較高的 工作溫度,彈性密封則具有受溫度限制的缺 點。假如請求電動球閥作為流量把持使用,重要的是準確選擇閥門的尺寸和類型。電動球閥的構造原理尤其合適制造大口徑閥門。電動球閥不僅在石油、煤氣、化工、水處置等一般產業上得到普遍運用,而且還利用于熱電站的冷卻水體系。常用的電動球閥有對夾式電動球閥和法蘭式電動球閥兩種。對夾式電動球閥是用雙頭螺栓將閥門連接在兩管道法蘭之間,法蘭式電動球閥是閥門上帶有法蘭,用螺栓將閥門上兩端法蘭銜接在管道法蘭上。閥門的強度性能是指閥門蒙受介質壓力的才能。閥門是蒙受內壓的機械產品,因而必需具有足夠的強度和剛度,以保證長期使用而不產生決裂或發生變形。氣動球閥由球閥配置氣動執行器組成,氣動執行器分為雙作用型氣動執行器和單作用型氣動執行器,通過電磁閥控制,實現球閥開關動作。氣動球閥可實現智能化控制,快速開啟或關閉管路,能有效的對管網進行控制和管理。
