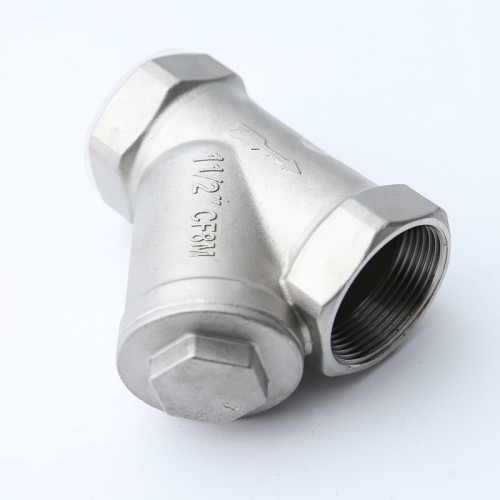

不銹鋼絲扣過濾器GL11W

品牌廠家：COLAVAL/可拉伐

產品型號：GL11W

連接方式：絲扣

公稱通徑：DN15-DN50

閥體材質：不銹鋼304、不銹鋼316、不銹鋼316L

壓力溫度：PN10-PN16 0~80℃

結構形式：直通式

應用領域：不銹鋼絲扣過濾器Y型絲扣過濾器過濾器 GL11W內螺紋凈水管道消防水表

在線詢價

服務熱線：021-8037092318701880159

產品優點

特點

結構簡單，可靠性強。
易維護

拆裝方便，易清洗、維護。
適用范圍

廣泛應用于石油、化工、化纖、醫藥、食品等工業。
色澤光亮

產品采用金屬材質表面順滑光亮。

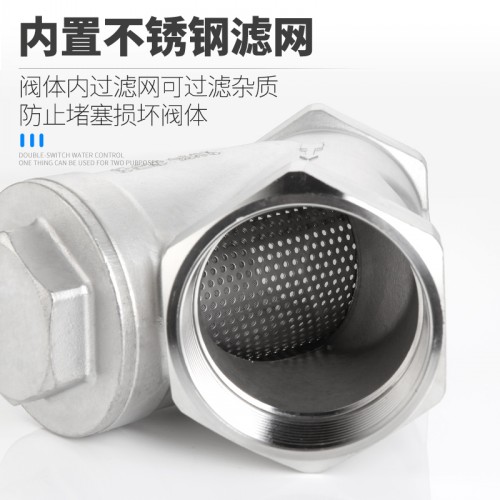

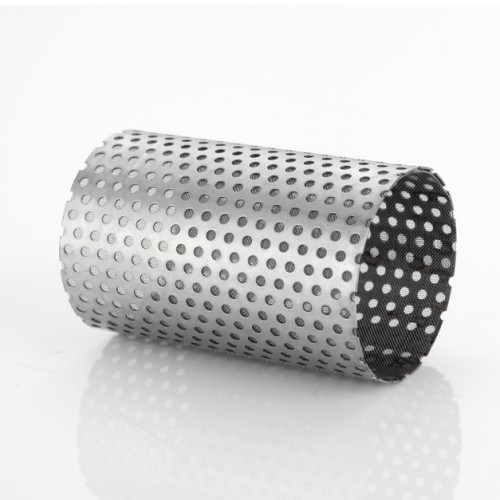

不銹鋼過濾網

濾網規格多，高效過濾雜質，可定期更換，滿足不同場合過濾要求。
專業選型

根據用戶提供的流量、壓力提供選型規格書及控制方案圖。

產品詳情

GL11W不銹鋼絲口過濾器原理作用：

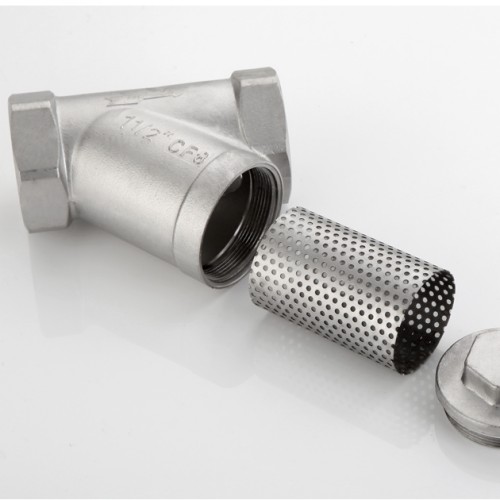

GL11W不銹鋼絲口過濾器也可稱為不銹鋼螺紋過濾器、不銹鋼絲扣過濾器是輸送介質的管道系列不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來消除介質中的雜質，以保護閥門及設備的正常使用。該Y型過濾器具有結構，阻力小，排污方便等特點。Y型過濾器適用介質可為水，油、氣?？砂从脩粢笾谱鳛V網，其外型基本相同（Y型），內部件全部采用不銹鋼，堅固耐用。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護方便。

不銹鋼Y型絲口過濾器過濾精度可由濾網的大小來控制，過濾面積可定做。不銹鋼絲扣Y型過濾器一般通水網為18-30目/cm2，通氣網為40-100目/cm2,通油網為100-300目/cm2。過濾器會產生阻力損失，水用過濾器在一般計算額定流速下，壓力損失為0.52～1.2kpa。

GL11W不銹鋼絲口過濾器性能特點：

①結構簡單，可靠性強；

②拆裝方便，易清洗、維護；

③濾網規格多，滿足不同場合過濾要求。

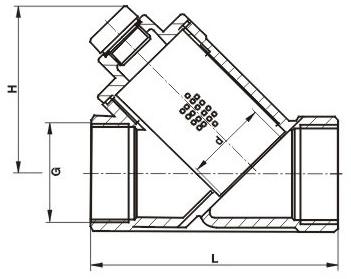

GL11W不銹鋼絲口過濾器技術參數：

公稱通徑	DN10-DN50	公稱壓力	1.6Mpa/2.5Mpa
適用溫度	-20℃~180℃	適用介質	水、油品、蒸汽

不銹鋼絲網的技術特性

孔目數目(英寸)	絲徑(mm)	可攔截的粒徑(μm)	有效面積(%)	孔目數目(英寸)	絲徑(mm)	可攔截的粒徑(μm)	有效面積(%)
10	0.508	2032	64	30	0.234	614	53
12	0.457	1660	61	32	0.234	560	50
14	0.376	1438	63	36	0.234	472	46
16	0.315	1279	65	38	0.213	455	46
18	0.315	1096	61	40	0.193	442	49
20	0.315	955	57	50	0.152	356	50
22	0.273	882	59	60	0.122	301	51
24	0.273	785	56	80	0.102	216	47
26	0.234	743	59	100	0.081	173	46
28	0.234	673	56	120	0.081	131	38

篩網目數與粒徑（μm）對照表

目數	微米	目數	微米	目數	微米	目數	微米
2.5	7925	12	1397	60	245	325	47
3	5880	14	1165	65	220	425	33
4	4599	16	991	80	198	500	25
5	3962	20	833	100	165	625	20
6	3327	24	701	110	150	800	15
7	2794	27	589	180	83	1250	10
8	2362	32	495	200	74	2500	5
9	1981	35	417	250	61	3250	2
10	1651	40	350	270	53	12500	1
